Progetto Impianto di Depurazione – Caso Studio
Linea Acque e Linea Fanghi: fasi di trattamento, criteri di dimensionamento e scelte impiantistiche
Dati Progetto
- Tipologia: Progettazione e dimensionamento impianto di depurazione reflui urbani
- Processo: Linea Acque + Linea Fanghi (pretrattamenti, sedimentazioni, biologico, disinfezione, gestione fanghi)
- Rete: Fognatura di tipo unitario (gestione portate variabili e contributi meteorici)
- Popolazione servita: 107.602 ab.
- Dotazione idrica: 275 l/(ab·giorno)
- Qmax pioggia (meccanico): 4.931,75 m³/h
- Portata media nera Qn: ≈ 989,35 m³/h
- Portata massima nera Qmax,n: ≈ 1.628,48 m³/h
- Rapporti di diluizione: rd = 5 (tratt. meccanico) – rd = 3 (tratt. biologico)
Descrizione Tecnica

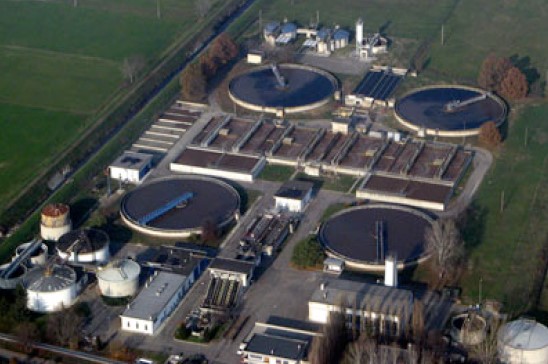

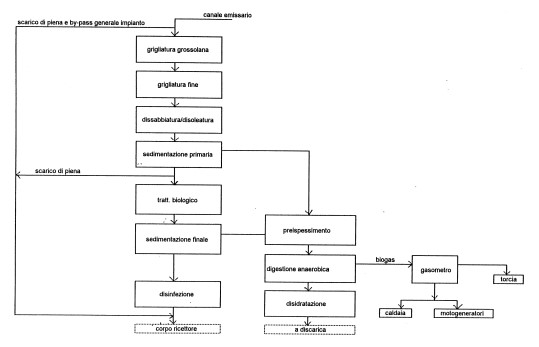

Il caso studio riguarda la progettazione di un impianto di depurazione per reflui urbani con rete fognaria di tipo unitario. L’impostazione del processo distingue la Linea Acque (rimozione progressiva degli inquinanti e produzione fanghi) e la Linea Fanghi (stabilizzazione e disidratazione dei sedimenti prodotti).
Le portate caratteristiche sono state definite a partire da popolazione servita, dotazione idrica e coefficiente di disperdimento in fognatura (K = 0,8), con calcolo di Qn, Qmax,n e Qmin e gestione delle portate meteoriche tramite scaricatori di piena e rapporti di diluizione dedicati al trattamento meccanico e biologico.

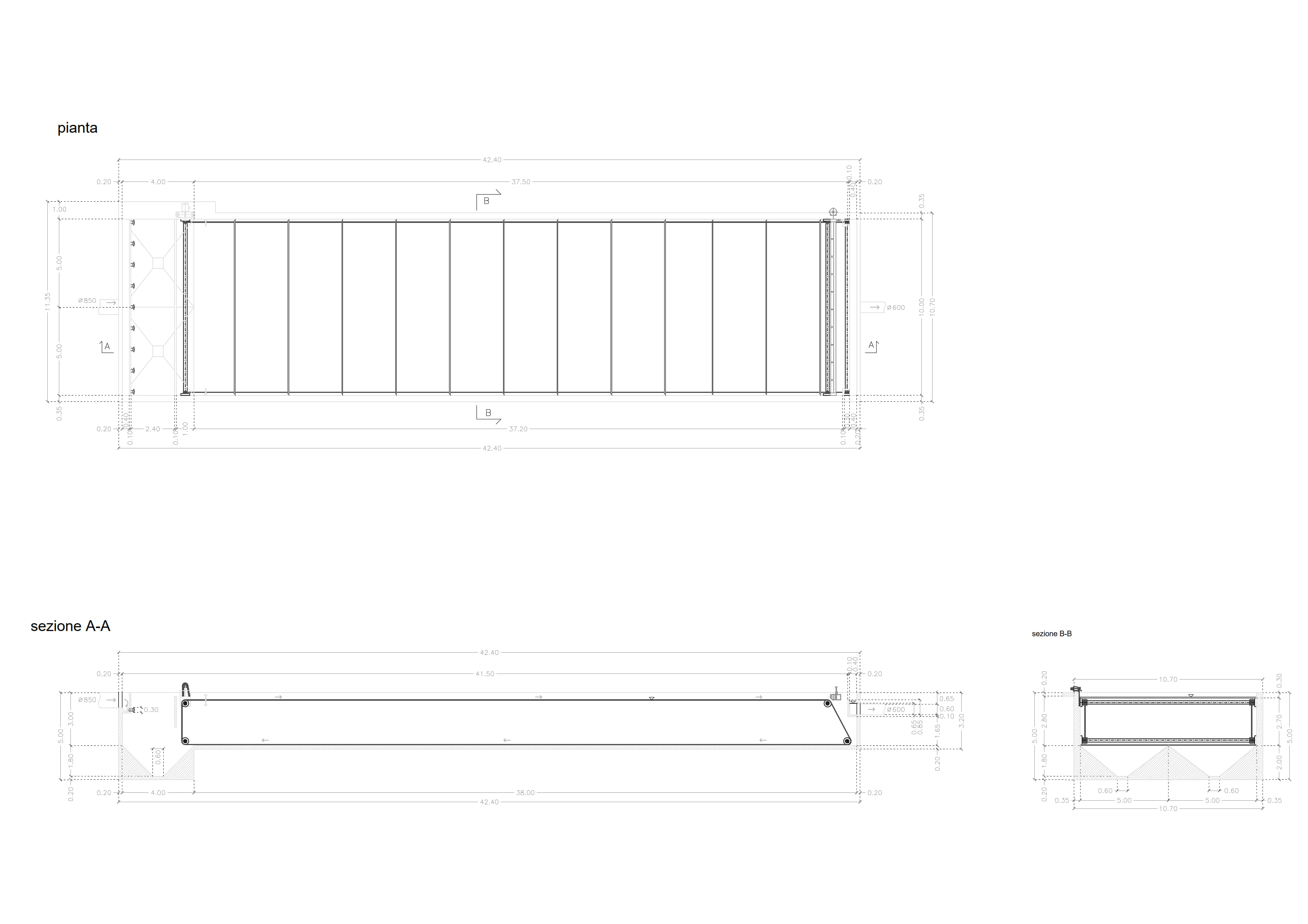

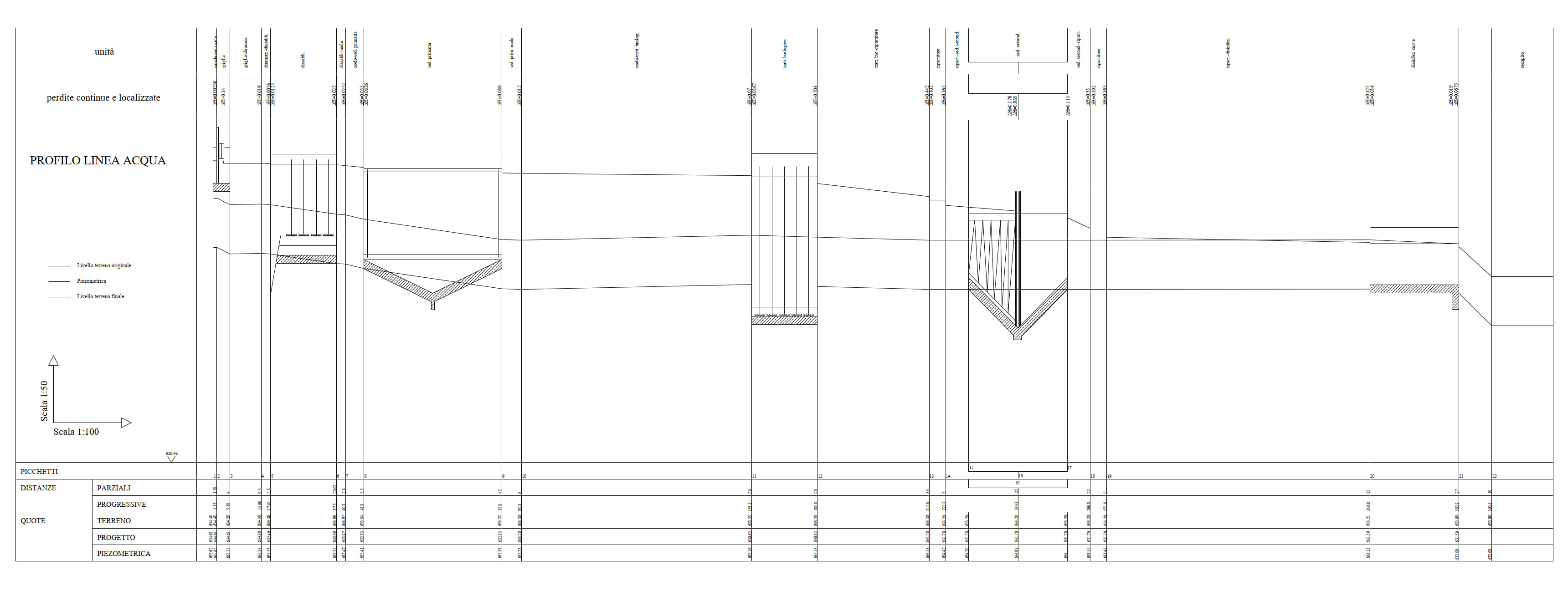

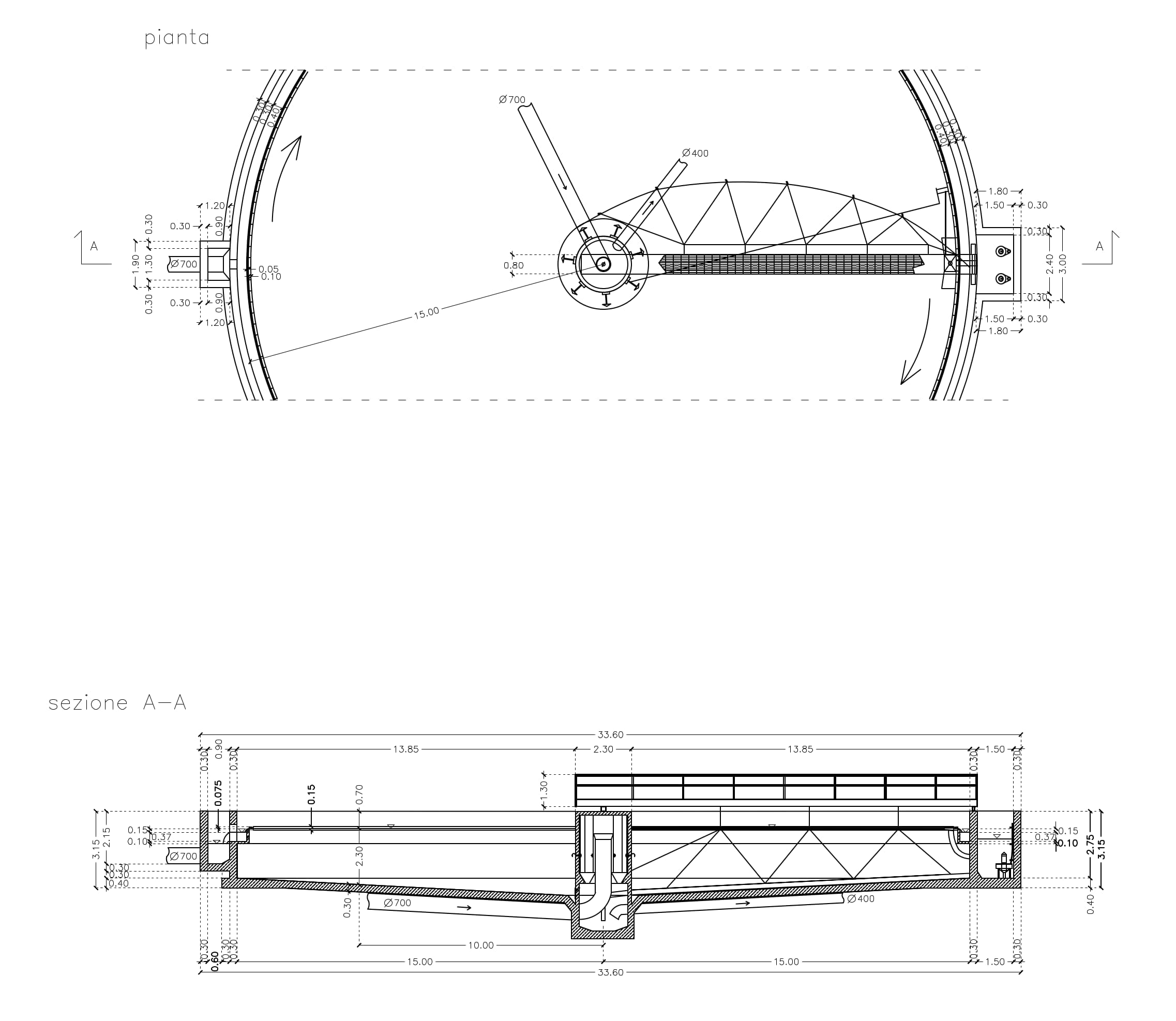

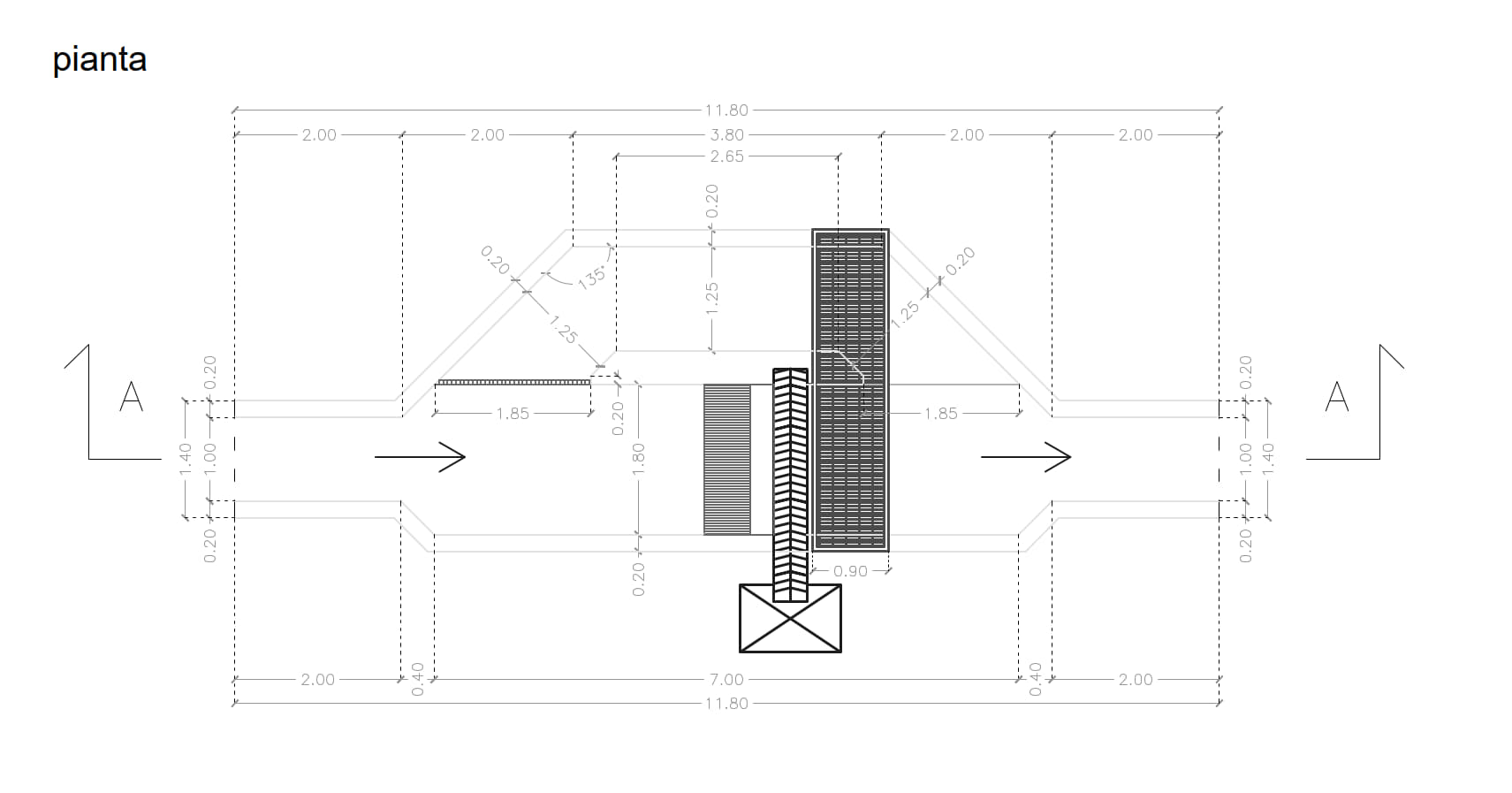

La Linea Acque prevede: canale emissario (moto uniforme e verifiche velocità/tiranti), grigliatura fine inclinata con controllo delle perdite di carico e by-pass, dissabbiatura/disoleatura aerata con definizione della portata d’aria e componentistica, sedimentazione primaria (criteri su tempi e carichi, verifica in secco e pioggia), trattamento biologico, sedimentazione secondaria (ricircoli/estrazione fanghi) e disinfezione finale prima dello scarico.
La Linea Fanghi include le fasi di pre-ispessimento, digestione aerobica (stabilizzazione e riduzione putrescibilità) e disidratazione meccanica mediante nastropressa, con obiettivo di ridurre volumi e migliorare la gestibilità ai fini di trasporto e smaltimento.

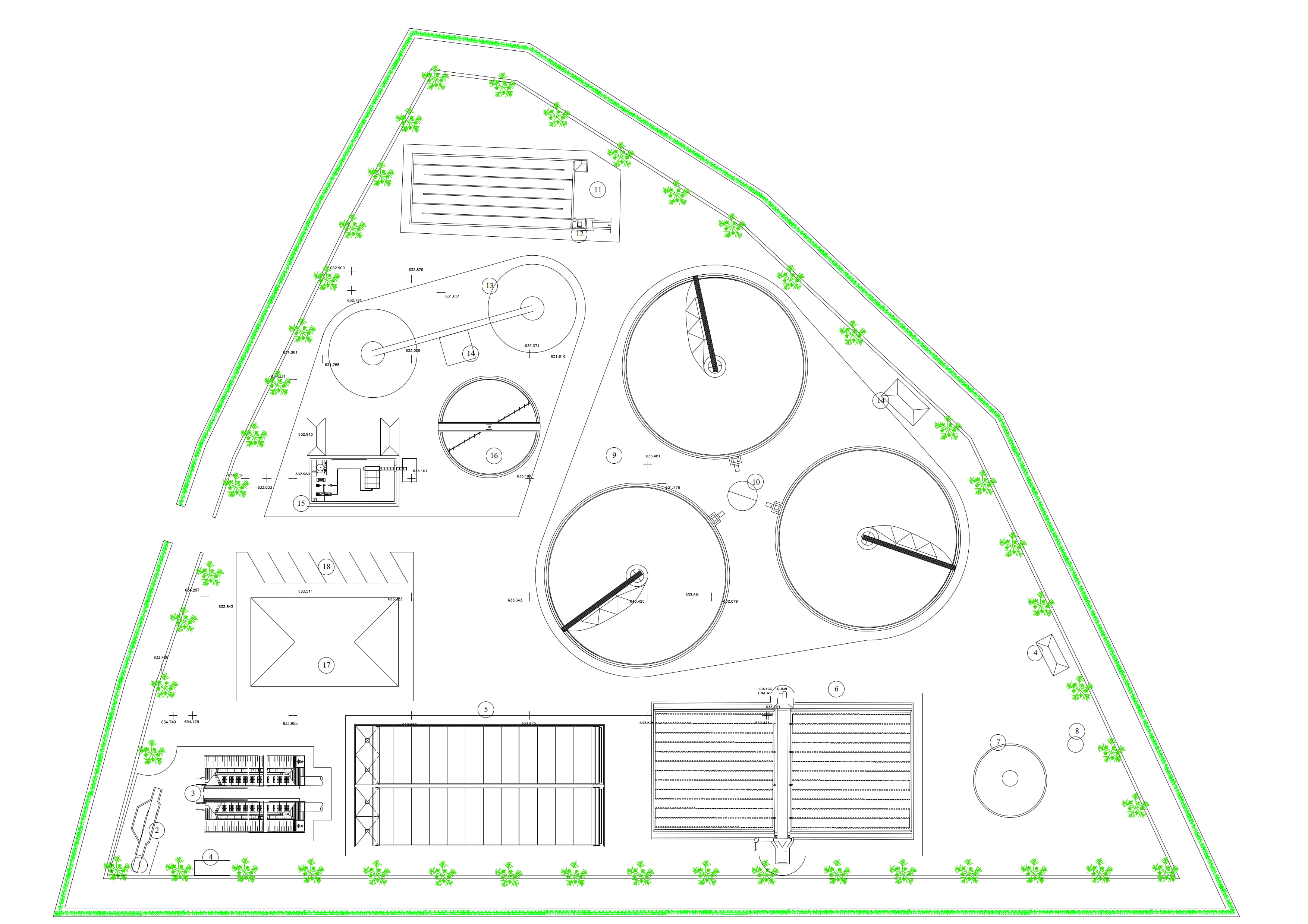

Output: relazione tecnica completa, schemi e tavole di processo, elaborati grafici, quadri di calcolo e file di supporto (es. fogli elettronici), con possibilità di fornitura del pacchetto “progetto completo”.
Download Progetto
Il pacchetto completo include elaborati tecnici e file Autocad di progetto.
Prezzo: € 800,00 (tasse incluse).
Dopo il pagamento e l’invio della contabile su WhatsApp, lo Studio invia il progetto completo in unico file ZIP compresso.
Nota operativa: pagamenti con importo difforme o contabile incompleta possono ritardare l’abilitazione del download.
Ing. Dario Cucchiara
