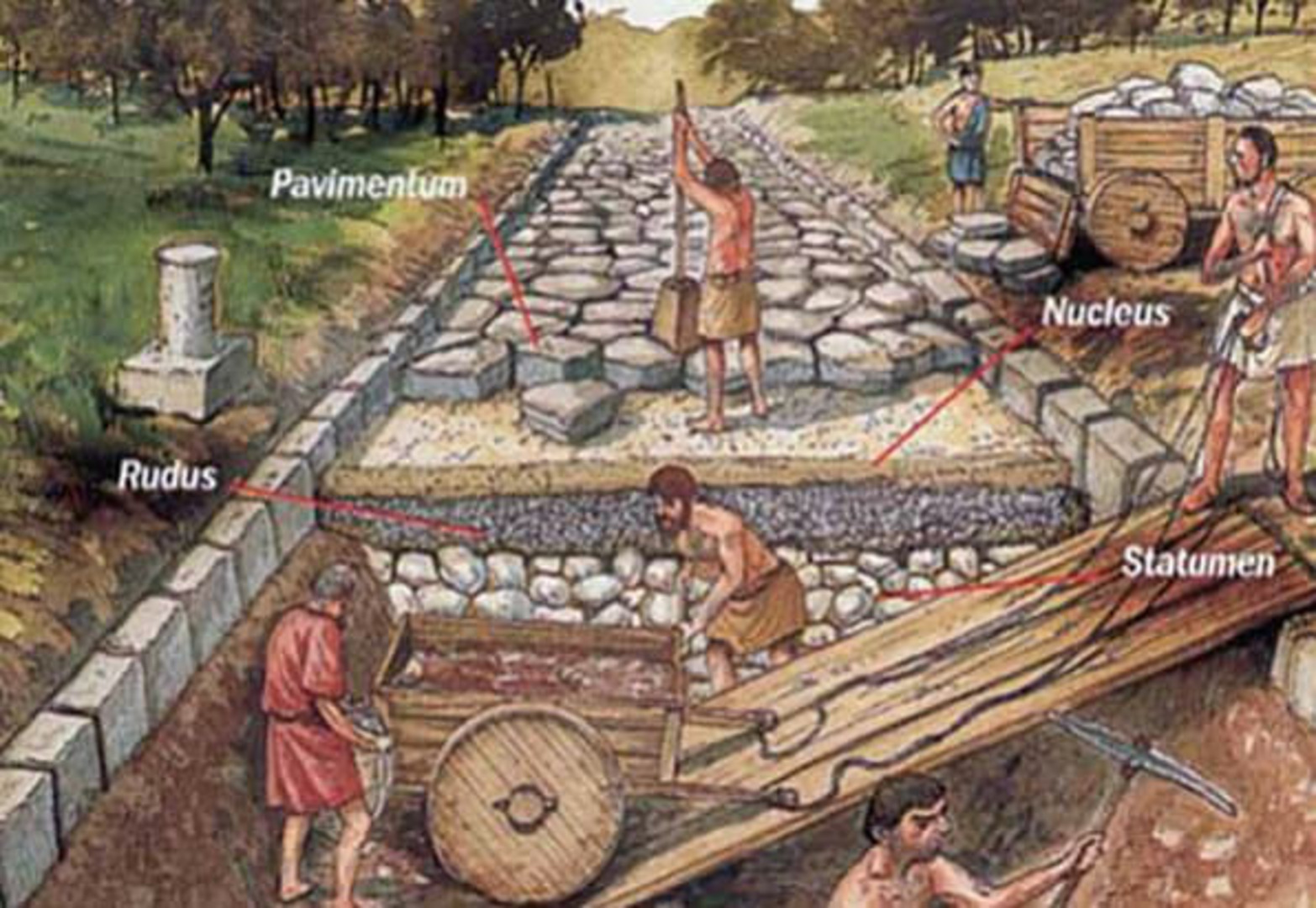

Rappresentazione storica della stratigrafia delle antiche strade romane, richiamata come riferimento teorico per la composizione degli strati della moderna sovrastruttura stradale.

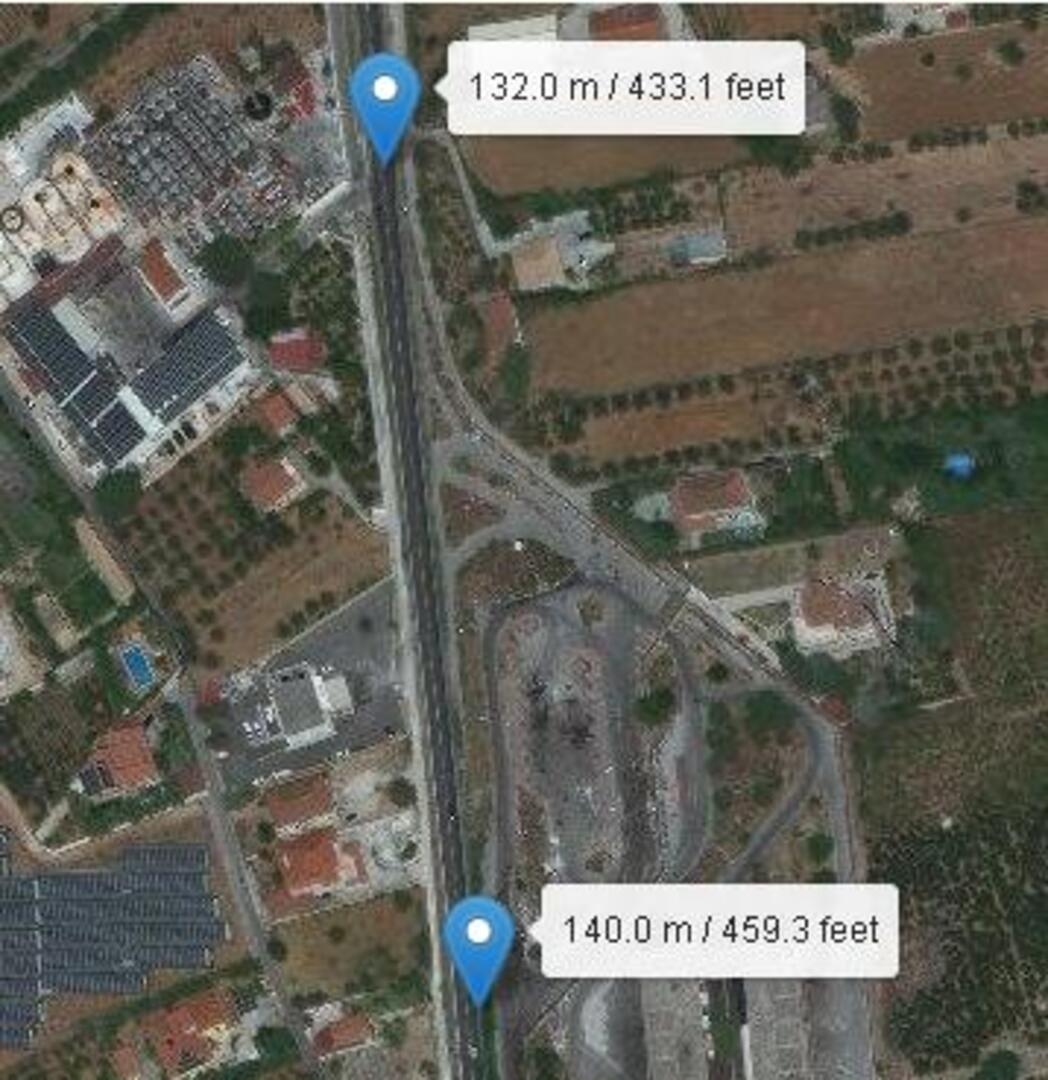

Inquadramento satellitare dell’area di progetto in prossimità del Mercato Ortofrutticolo di Partinico, lungo l’asse viario principale di collegamento con la SS 113.

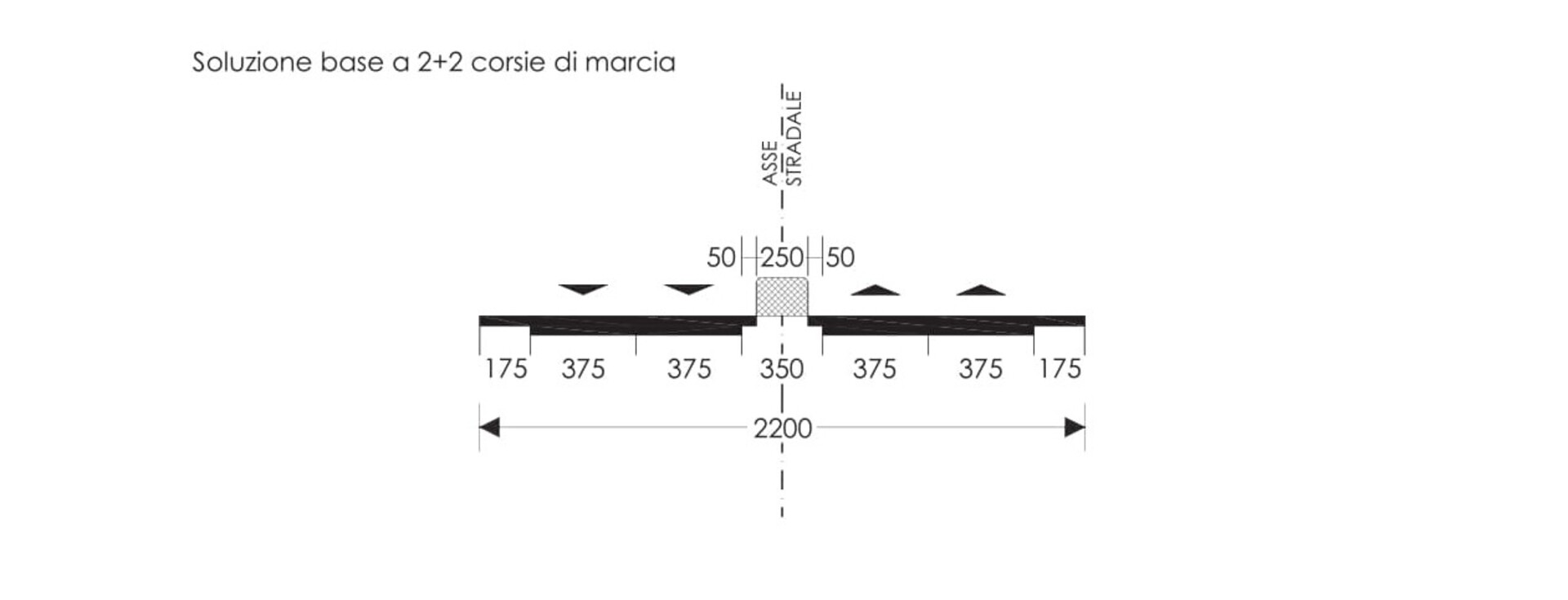

Sezione tipo di piattaforma stradale a 2+2 corsie di marcia con spartitraffico centrale, utilizzata come riferimento geometrico per la progettazione della rotatoria e dei rami di innesto.

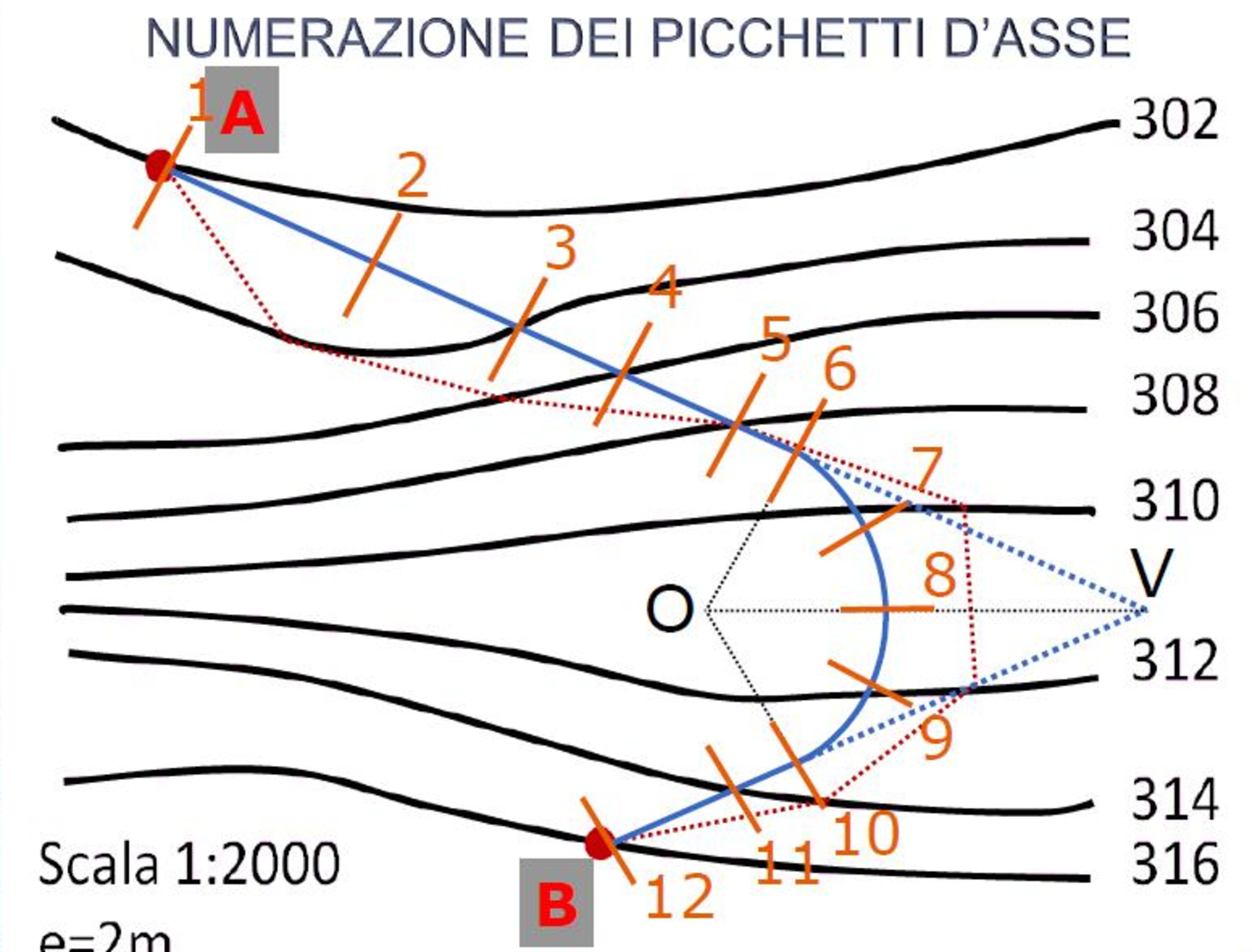

Schema plano-altimetrico con numerazione dei picchetti d’asse e tracciamento della curva di raccordo, impiegato per la definizione della geometria in pianta e in quota.

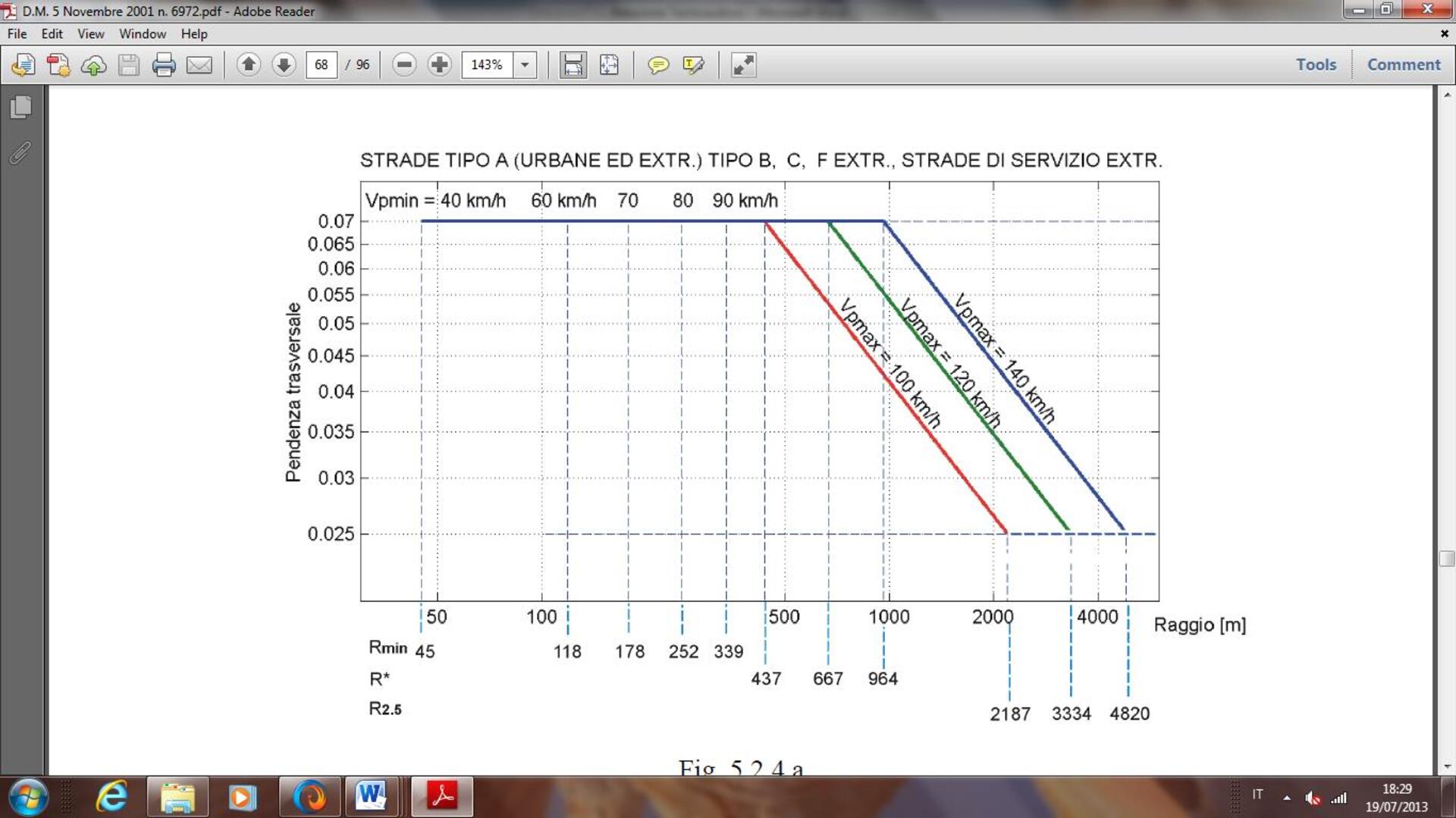

Diagramma normativo tratto dal D.M. 05/11/2001 per strade di tipo A, B, C, utilizzato per la verifica dei raggi di curvatura e delle pendenze trasversali in funzione della velocità di progetto.

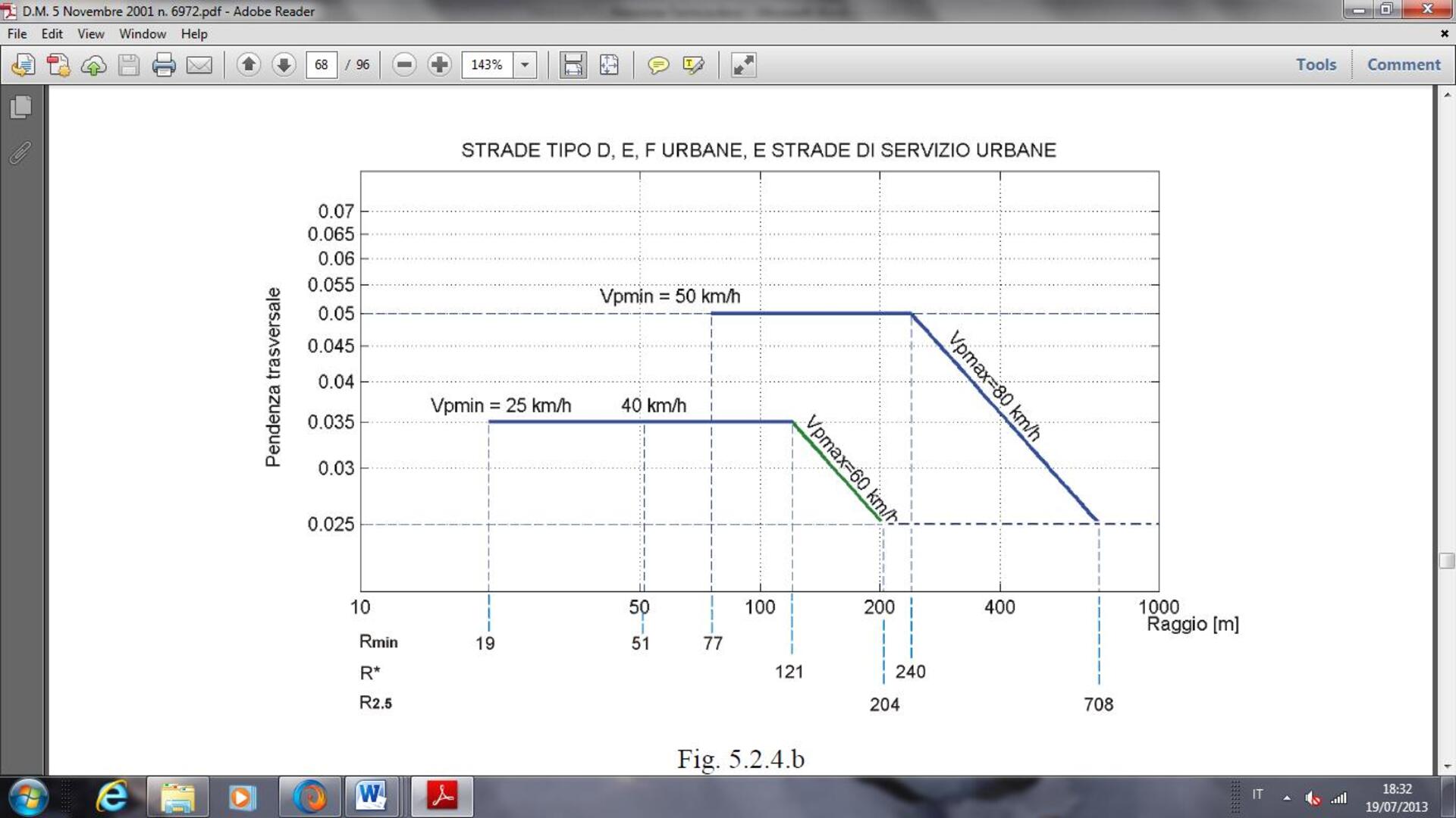

Diagramma del D.M. 05/11/2001 relativo alle strade di tipo D, E, F e di servizio urbane, impiegato per il controllo della compatibilità tra velocità, raggio di curvatura e sopraelevazione.

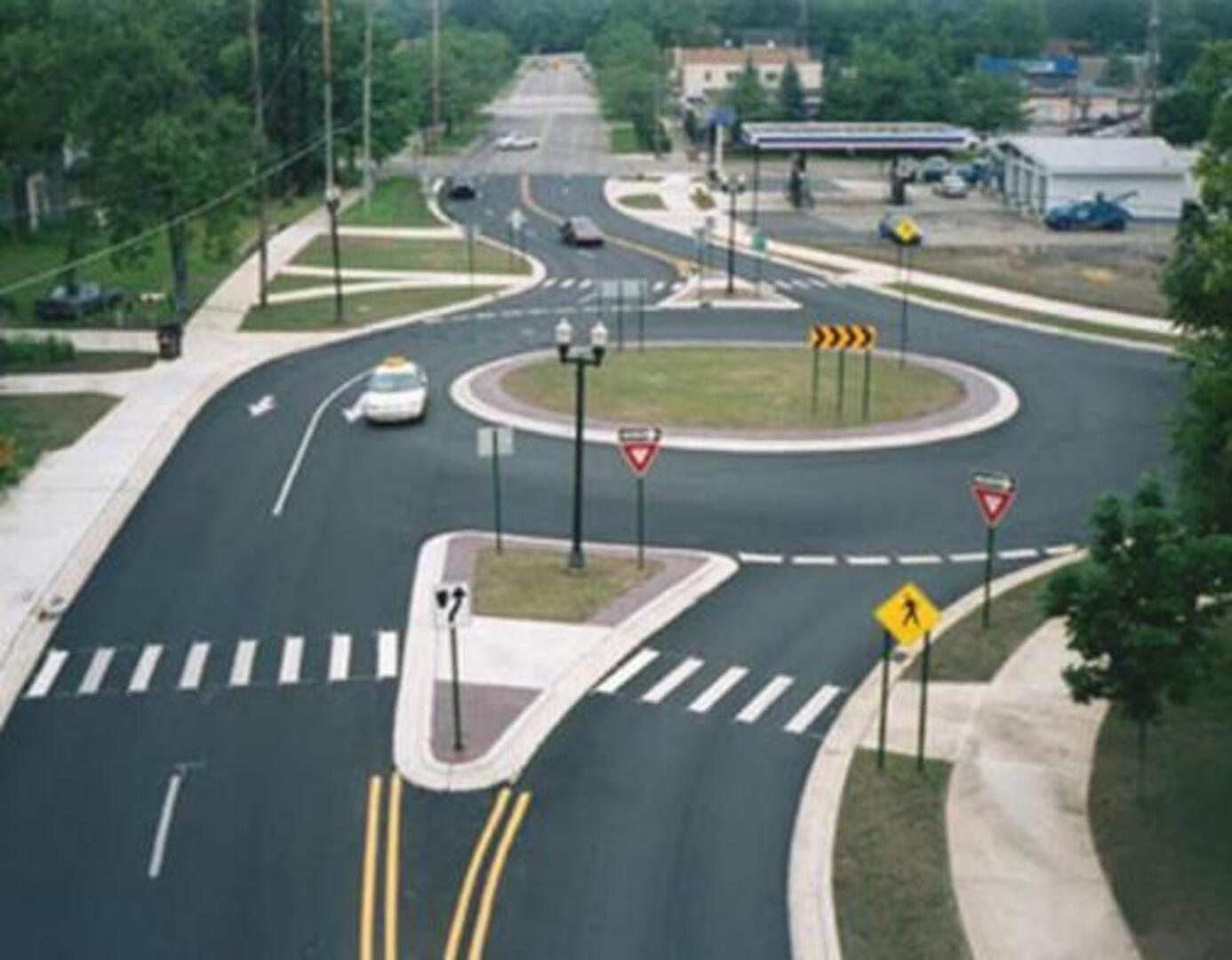

Esempio di rotatoria urbana a raso per la moderazione delle velocità e la riduzione dei punti di conflitto, modello di riferimento per la soluzione progettuale proposta.

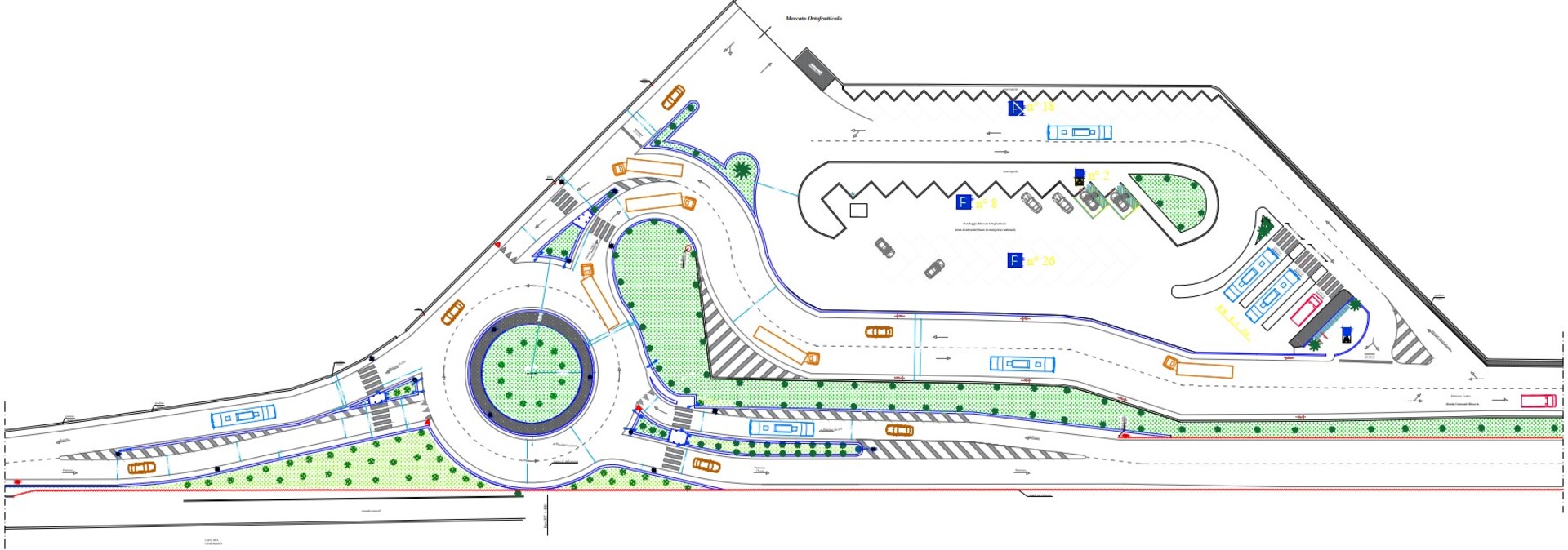

Planimetria generale di progetto della rotatoria e dell’area mercatale: percorsi veicolari, stalli autobus, piazzole di sosta e sistemazioni a verde a servizio del mercato ortofrutticolo.

Dati Progetto

Committente: Comune di Partinico – Ufficio Tecnico Comunale (tirocinio formativo)
Ubicazione: Area Mercato Ortofrutticolo – Partinico (PA)
Ente di riferimento: Comune di Partinico – Ordine degli Ingegneri della Provincia di Palermo
Tipologia: Studio di fattibilità e progettazione preliminare di rotatoria stradale con riassetto dell’area mercatale e dei percorsi di accesso
Importo lavori: Elaborato tecnico a carattere formativo (stima di massima, non oggetto di quadro economico ufficiale)
Finalità: Miglioramento della sicurezza stradale, razionalizzazione dei flussi veicolari e riorganizzazione degli spazi destinati al mercato ortofrutticolo
Anno: Tirocinio tecnico-professionale presso l’Ufficio Tecnico Comunale di Partinico

Descrizione Tecnica

Il progetto nasce nell’ambito di un tirocinio tecnico svolto presso l’Ufficio Tecnico del Comune di Partinico, organizzato con il supporto dell’Ordine degli Ingegneri della Provincia di Palermo. L’obiettivo è la riconfigurazione di un nodo stradale strategico in corrispondenza del Mercato Ortofrutticolo, al fine di migliorare la sicurezza della circolazione e la fruibilità complessiva dell’area.

L’intervento prevede l’introduzione di una rotatoria principale e di una viabilità di servizio dedicata a mezzi pesanti, autobus e veicoli leggeri, con percorsi separati e stalli dedicati. Sono stati sviluppati il tracciamento plano-altimetrico dei rami di accesso, le verifiche dei raggi di curvatura e delle pendenze trasversali secondo il D.M. 05/11/2001, nonché gli schemi di sezione tipo per la sovrastruttura stradale.

La planimetria generale integra le aree di sosta, le marciapiedi, le sistemazioni a verde e la segnaletica verticale ed orizzontale, con l’obiettivo di ridurre i punti di conflitto, moderare le velocità e garantire una maggiore sicurezza per utenti veicolari e pedonali, in particolare nelle giornate di mercato.

“Lo studio della rotatoria di accesso al Mercato Ortofrutticolo di Partinico rappresenta un esempio concreto di applicazione coordinata delle norme di progettazione stradale, dell’analisi dei flussi di traffico e della sicurezza degli utenti deboli. L’elaborato, svolto in collaborazione con l’Ufficio Tecnico comunale durante il tirocinio, ha consentito di approfondire in modo operativo le logiche di progettazione delle intersezioni moderne, ponendo attenzione sia agli aspetti geometrici sia alla leggibilità dell’intersezione sul campo.”

Ing. Dario Cucchiara
